Comment identifier des courroies ?

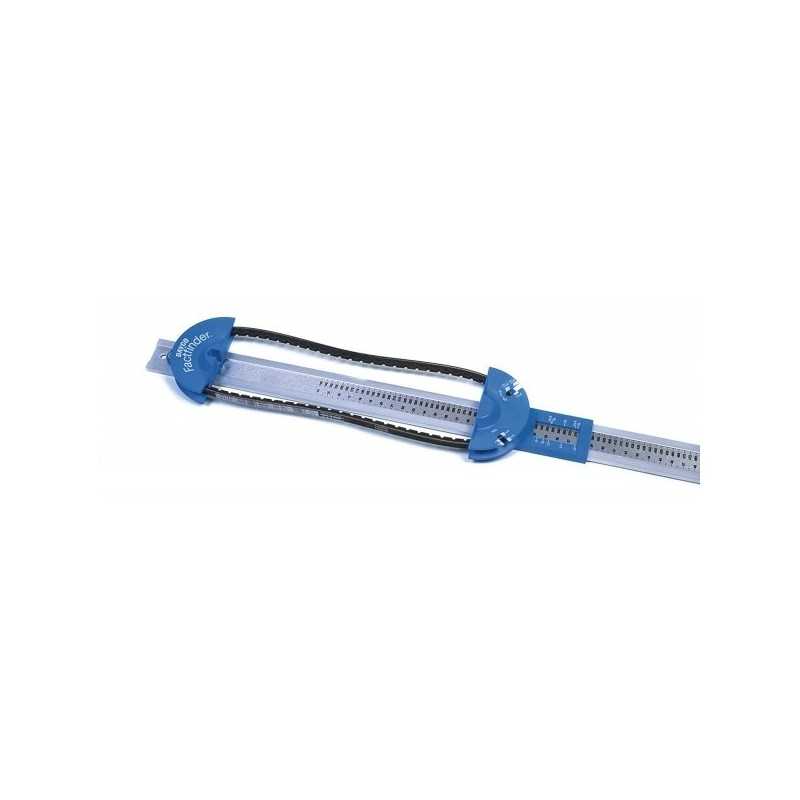

- Placer le modèle de courroie sur les deux demi poulies du mesureur.
- Tendre la courroie en tirant sur la demi poulie coulissante.

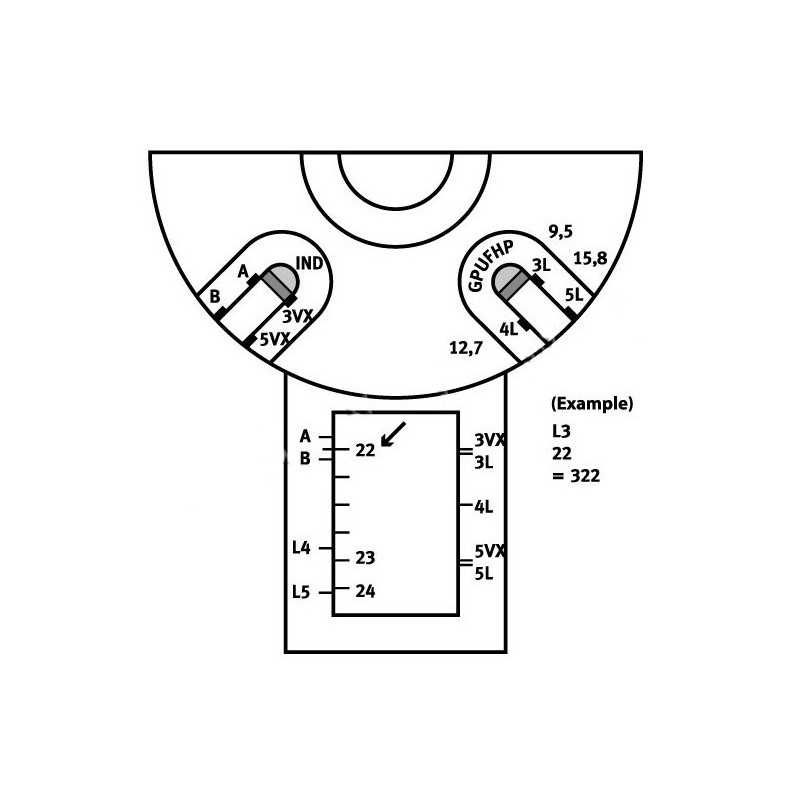

- Repérer sur la découpe de droite marqué "FHP" la position extérieure de la courroie identifiée par un rectangle blanc "3L-4L-5L".
- Reprendre l'une de ces 3 indications sur le curseur côté gauche et ajouter le chiffre marqué sur la règle pour obtenir la dimension en pouce de votre courroie.

Pouce = 1" = 25.4 mm

3L = 9.5 mm (largeur)

4L = 12.7 mm (largeur)

5L = 15.8 mm (largeur)
